APS 620 - Paletizadora
A série APS 1550 ERGON é composta por sistemas automáticos de paletização de caixas, pacotes, bandejas e outras embalagens de uso comum para produções de até 50 pacotes / minuto. Graças à tecnologia SCARA implementada na coluna central, os sistemas de paletização propostos pela Smipal são extremamente flexíveis e facilmente adaptáveis a qualquer condição logística da área de final de linha do usuário, tanto em plantas existentes quanto em novas operações.
| APS 620 | |
|---|---|
| Velocidade (PPM) | 20 |
Estrutura compacta e ergonômica
A estrutura compacta e ergonômica garante grande economia de espaço dentro da linha de engarrafamento e permite ao operador realizar com facilidade e segurança todas as atividades relacionadas ao uso, limpeza e manutenção da instalação.Sistema de escolha e colocação
O painel elétrico representa um módulo distinto que não é desconectado durante o transporte e, portanto, pode ser instalado imediatamente na planta do cliente. Isso resulta em uma grande simplificação da configuração da máquina.Flexibilidade operacional
O uso de soluções técnicas inovadoras, inteligentes e personalizadas garantem grandes vantagens em termos de flexibilidade operacional e competitividade econômica dos processos. Em particular, os paletizadores SMI da série APS permitem criar vários padrões de paletização de acordo com os requisitos específicos do cliente e oferecem amplas possibilidades de personalização para se adaptar aos requisitos de troca de produto e / ou layout da planta.Movimentos rápidos e precisos Os eixos da máquina são controlados por motores brushless que garantem movimentos altamente dinâmicos, harmônicos e precisos.
Baixos custos operacionais e de manutenção reduzida O TCO (custo total de propriedade) é otimizado graças aos baixos custos operacionais e de manutenção.
Eco-amizade Os paletizadores SMI da série APS são uma solução ecologicamente correta, graças ao uso de motores ICOS com servo-driver integrado, capazes de simplificar a fiação da máquina e garantir maior eficiência energética, baixo nível de ruído e menor desgaste dos componentes.

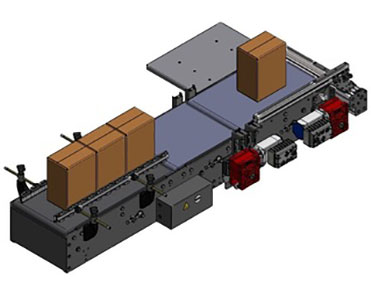

Esteira de alimentação de produtos
O produto que chega ao paletizador é cadenciado pela esteira de borracha. A esteira de distanciamento move o produto para a posição de separação (dependendo do tamanho do produto e do padrão de paletização necessário, ainda mais produtos podem ser acumulados na esteira de coleta). Se o padrão de paletização precisar coletar mais pacotes, estes são trazidos por um cilindro para uma estação adicional e, em seguida, coletados pelo cabeçote de aperto.

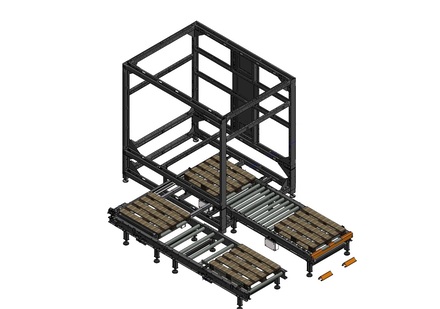

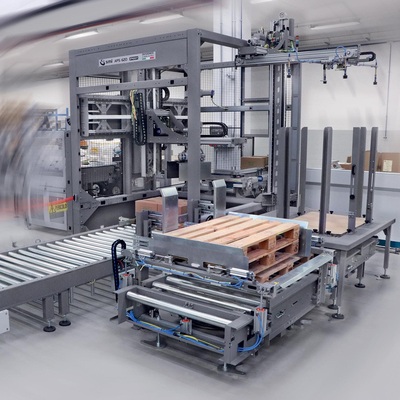

Sistema de alimentação de paletes
O palete vazio, depois de carregado na posição externa às redes, é automaticamente levado para a área de formação de paletes. A transferência do palete a 90 ° é assegurada por um dispositivo pneumático (Devio), que, graças a um cilindro, movimenta o palete até a posição desejada. O palete completo é movido para o transportador de rolos que está posicionado fora das proteções de perímetro, onde é coletado. Esta solução garante tempos de troca de paletes rápidos e minimiza o tempo de máquina parada.

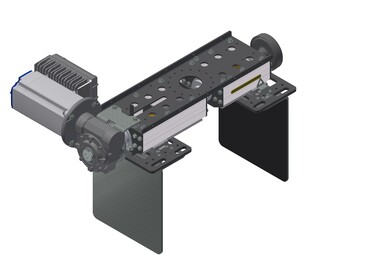

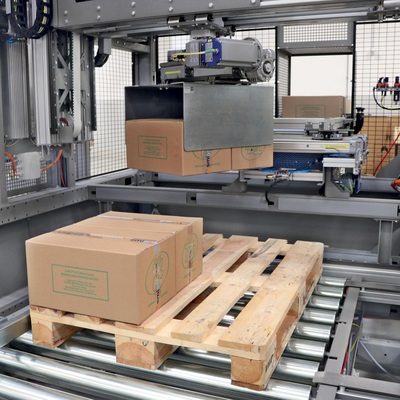

Cabeça de fixação do produto
O sistema está equipado com uma cabeça de preensão lateral motorizada, composta por duas pás laterais de borracha (uma fixa e outra motorizada), que garante uma óptima aderência para cada tipo de produto a paletizar. Como alternativa, para produtos de metal, é possível usar uma cabeça de preensão magnética. Além disso, o cabeçote de preensão é dotado de um motor para a rotação do produto, de forma que a embalagem seja colocada sobre a camada na posição exigida pelo padrão de paletização.

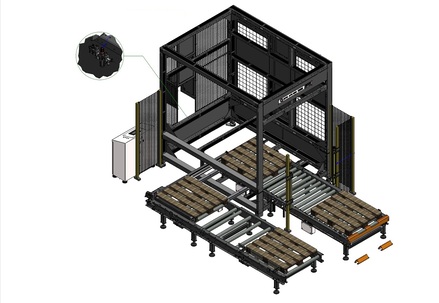

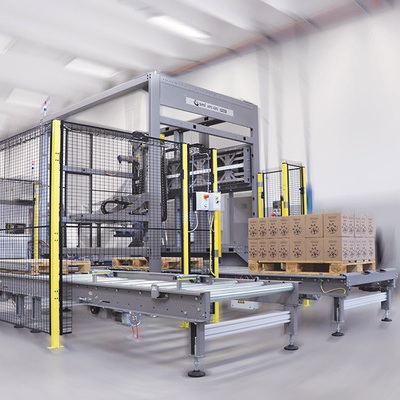

Protetores de máquina
Proteções de rede instaladas na máquina, exceto para a área de carga / descarga de paletes, na qual ela é fixada ao chão. Há uma descarga para a passagem do palete para a área de carregamento do palete vazio e cortinas de luz com dispositivo de muting para toda a área de saída do palete.

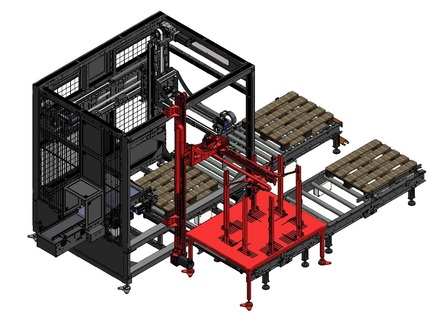

Dispositivo de inserção de almofada (opcional)
O módulo de inserção da almofada é um sistema de alimentação da almofada ajustável de acordo com os diferentes tamanhos da almofada intercalar, que podem ser combinados com a estrutura do paletizador. O sistema de pega por ventosa com 4 pontos ajustáveis garante o levantamento preciso de qualquer tipo de almofada intercalar. O carregamento das pastilhas no magazine é realizado manualmente pelo operador da máquina.

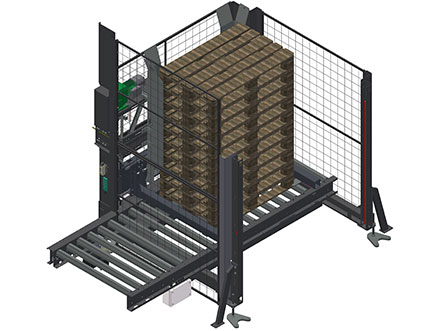

Porta adicional (opcional)
O magazine de paletes vazio com transportador de rolos integrado está disponível como um dispositivo opcional. A capacidade máxima de armazenamento deste dispositivo é de cerca de 300 kg (12 paletes de 1000 x 1200 mm).Os valores indicados não são agrupados, como eles têm de ser confirmados pela SMI de acordo com as condições de produção do usuário.
